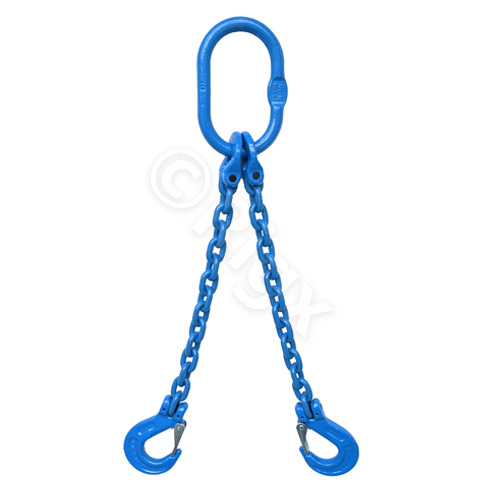

双腿链条索具

产品特点：

  • 双腿链条索具符合欧洲EN818-4标准
  • 具有耐磨、耐高温、耐腐蚀、延展性低、受力后不会延伸等优点
  • 主要用于制造业、交通运输业、采矿业等领域
  • 可根据客户要求定制链条长度
  • 可根据客户要求配置不同类型的索具配件
  • 配有不锈钢标识牌及唯一产品编码，保证产品质量的可追溯性
  • 提供合格证及质保证书
  • G80级链条索具及G100级链条索具两种强度等级
  • 链条索具可选配吊装带保护套，可有效防止损伤被吊物表面
产品详细参数

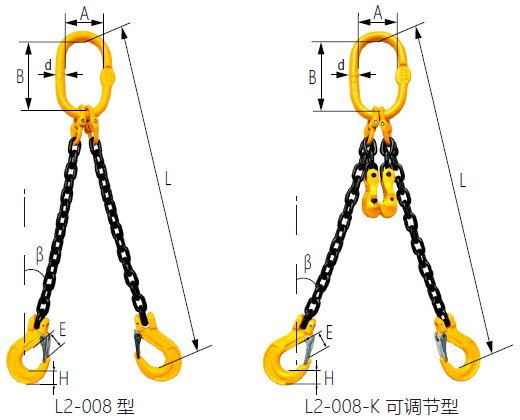

双腿链条索具- 羊角钩式：

规格型号 载荷T 链径 最小长度 尺寸（mm） 强力环 吊钩 最小长度重量/kg 增加
标准型 长度调节型 β≤45° 45＜β≤60° mm   L（m） A B d  E H T T 标准型 调节型 kg/m
L2-008-6 L2-008-6K 1.6 1.12 6 0.27 60±4 110±5 14±0.5 23.5±2 19.8±1 1.6 1.12 1.25 1.83 1.6
L2-008-8 L2-008-8K 2.8 2 8 0.33 75±4 135±5 18±0.5 23.5±2 25±1 3.15 2 2.4 3.42 2.8
L2-008-10 L2-008-10K 4.25 3.15 10 0.39 90±4 160±5 22±1 30±2 31±1 5.3 3.15 4.5 6.54 4.4
L2-008-13 L2-008-13K 7.5 5.3 13 0.47 100±4 180±5 25±1 37.5±3 42.5±2 8 5.3 8.21 12.46 7.6
L2-008-16 L2-008-16K 11.2 8 16 0.56 110±5 200±5 32±1 46.5±3 54±2 11.2 8 15.21 24.51 11.4
L2-008-18 - 14 10 18 0.66 140±5 260±6 36±1 55±3 58±2 14 12.5 23.37 - 14.6
L2-008-20 L2-008-20K 17 12.5 20 0.72 160±5 300±6 40±1 55±3 58±2 17 12.5 27.77 43.39 18
L2-008-22 L2-008-22K 21.2 15 22 0.83 180±5 340±7 45±1 66±4 62±2 21.2 15 41.36 62.44 21.8
L2-008-26 - 30 21.2 26 0.92 190±5 350±7 50±2 85±4 75±3 31.5 21.2 63.51 - 30.4
L2-008-32 - 45 31.5 32 1.11 203±6 406±10 57±2 103±5 88±3 45 31.5 108.58 - 46

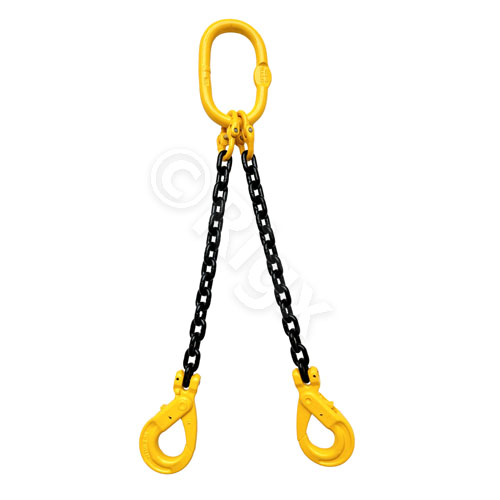

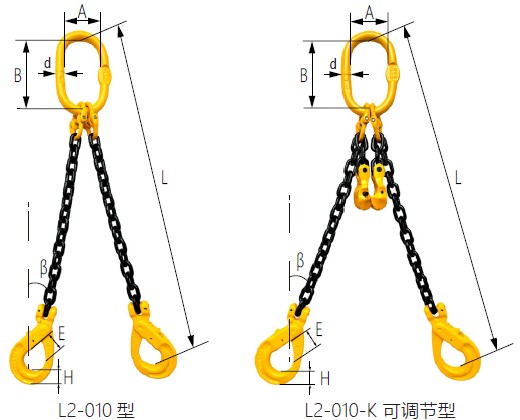

双腿链条索具- 羊角自锁钩式：

规格型号 载荷T 链径 最小长度 尺寸（mm） 强力环 吊钩 最小长度重量/kg 增加
标准型 长度调节型 β≤45° 45＜β≤60° mm   L（m） A B d E H T T 标准型 调节型 kg/m
L2-010-6 L2-010-6K 1.6 1.12 6 0.28 60±4 110±5 14±0.5 28±1 20±1 1.6 1.12 1.47 2.05 1.6
L2-010-8 L2-010-8K 2.8 2 8 0.36 75±4 135±5 18±0.5 35±1 26±1 3.15 2 2.94 3.96 2.8
L2-010-10 L2-010-10K 4.25 3.15 10 0.43 90±4 160±5 22±1 45±2 30±1.5 5.3 3.15 5.3 7.34 4.4
L2-010-13 L2-010-13K 7.5 5.3 13 0.52 100±4 180±5 25±1 52.5±2 40±1.5 8 5.3 10.21 14.46 7.6
L2-010-16 L2-010-16K 11.2 8 16 0.63 110±5 200±5 32±1 63±2 50.5±2 11.2 8 20.04 29.43 11.4
L2-010-18 - 14 10 18 0.72 140±5 260±6 36±1 82±3 55±2 14 12.5 26.17 - 14.6
L2-010-20 L2-010-20K 17 12.5 20 0.78 160±5 300±6 40±1 82±3 55±2 17 12.5 30.63 46.25 18
L2-010-22 L2-010-22K 21.2 15 22 0.89 180±5 340±7 45±1 76±3 67±2 21.2 15 48.62 69.7 21.8
L2-010-26 - 30 21.2 26 0.99 190±5 350±7 50±2 96±4 75±3 31.5 21.2 77.11 - 30.4
L2-010-32 - 45 31.5 32 1.21 203±6 406±10 57±2 131±4 97±3 45 31.5 153.78 - 46

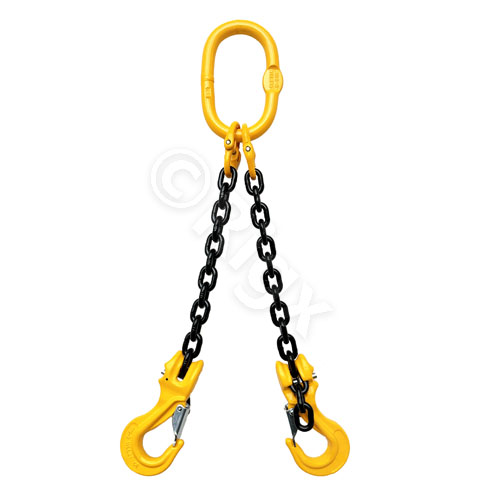

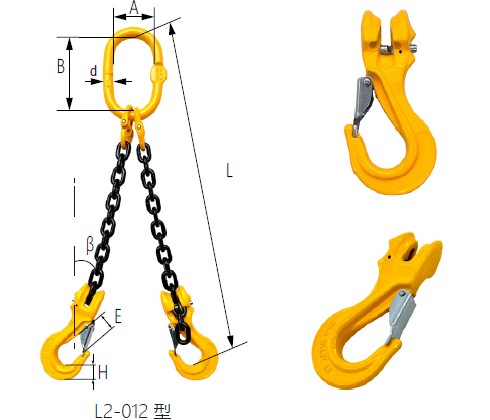

双腿链条索具- 链条调节吊钩式：

规格型号 额载T 链径 最小长度 尺寸（mm） 强力环 最小长度重量/kg 增加
β≤45° 45＜β≤60° mm   L（m） A B d E H T kg/m
L2-012-6 1.6 1.12 6 0.5 60±4 110±5 14±0.5 20±1.5 19 1.6 1.54 1.6
L2-012-8 2.8 2 8 0.5 75±4 135±5 18±0.5 27±1.5 25 3.15 3.11 2.8
 L2-012-10 4.25 3.15 10 0.5 90±4 160±5 22±1 33±2 30 5.3 6 4.4
 L2-012-13 7.5 5.3 13 1 100±4 180±5 25±1 40±2 38 8 11.35 7.6
 L2-012-16 11.2 8 16 1 110±5 200±5 32±1 44±2 40 11.2 19.11 11.4

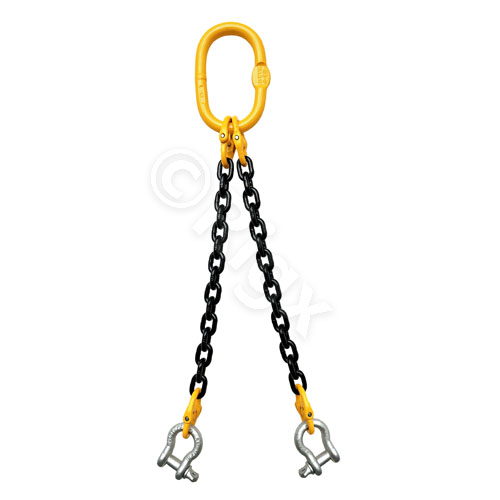

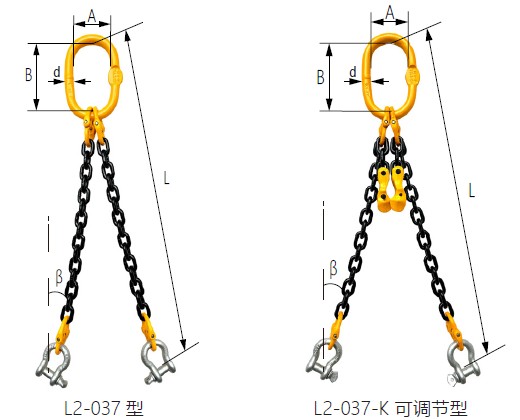

双腿链条索具- 卸扣式：

规格型号 载荷T 链径 长度范围 尺寸（mm） 强力环 卸扣 最小长度重量/kg 增加
标准型 长度调节型 β≤45° 45＜β≤60° mm   L（m） A B d  W D T T 标准型 调节型 kg/m
L2-037-6 L2-037-6K 1.6 1.12 6 0.27 60±4 110±5 14±0.5 19.1 12.7 1.6 1.5 1.09 1.67 1.6
L2-037-8 L2-037-8K 2.8 2 8 0.36 75±4 135±5 18±0.5 20.5 16 3.15 2 2.04 3.06 2.8
L2-037-10 L2-037-10K 4.25 3.15 10 0.43 90±4 160±5 22±1 26.9 19.1 5.3 3.25 3.74 5.78 4.4
L2-037-13 L2-037-13K 7.5 5.3 13 0.52 100±4 180±5 25±1 36.6 25.4 8 6.5 8.45 12.7 7.6
L2-037-16 L2-037-16K 11.2 8 16 0.61 110±5 200±5 32±1 42.9 28.7 11.2 8.5 13.35 22.74 11.4
L2-037-18 - 14 10 18 0.71 140±5 260±6 36±1 51.6 32.1 14 12 20.92 - 14.6
L2-037-20 L2-037-20K 17 12.5 20 0.8 160±5 300±6 40±1 57.2 38.1 17 13.5 29.73 45.35 18
L2-037-22 L2-037-22K 21.2 15 22 0.9 180±5 340±7 45±1 60.5 41.4 21.2 17 40.92 62 21.8
L2-037-26 - 30 21.2 26 1 190±5 350±7 50±2 73.2 50.8 31.5 25 64.32 - 30.4
L2-037-32 - 45 31.5 32 1.2 203±6 406±10 57±2 82.6 57.2 45 35 106.15 - 46

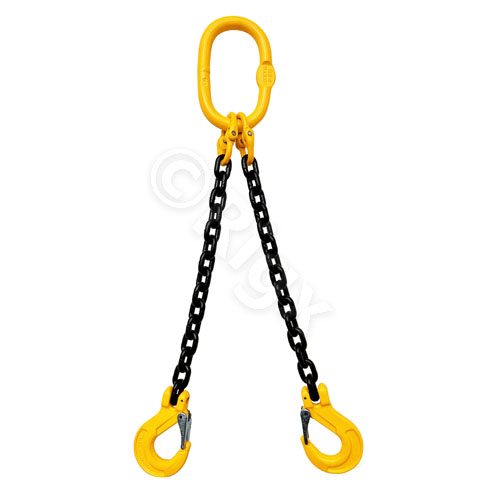

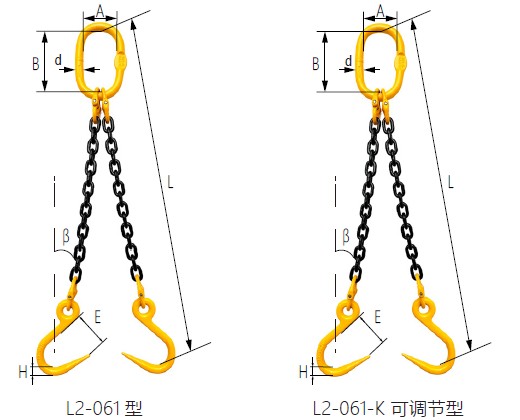

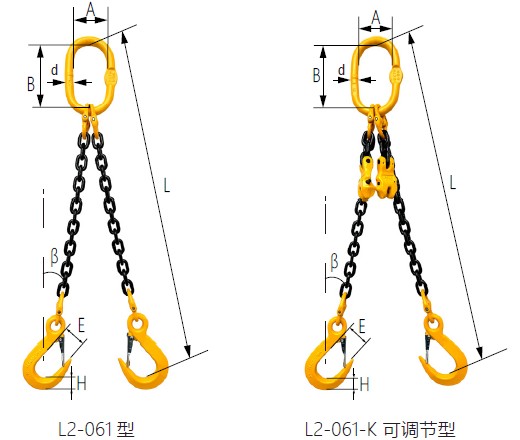

双腿链条索具-061 眼形吊钩式：

规格型号 额载T 链径 最小长度 尺寸（mm） 强力环 吊钩 最小长度重量/kg 增加
标准型 长度调节型 β≤45° 45＜β≤60° mm   L（m） A B d H E T T 标准型 调节型 kg/m
L2-061-8 L2-061-8K 2.8 2 8 0.43 75±4 135±5 18±0.5 20±1 41±1.5 3.15 2.2 3.42 4.44 2.8
L2-061-10 L2-061-10K 4.34 3.1 10 0.49 90±4 160±5 22±1 24±1 41±1.5 5.3 3.1 6.04 8.07 4.4

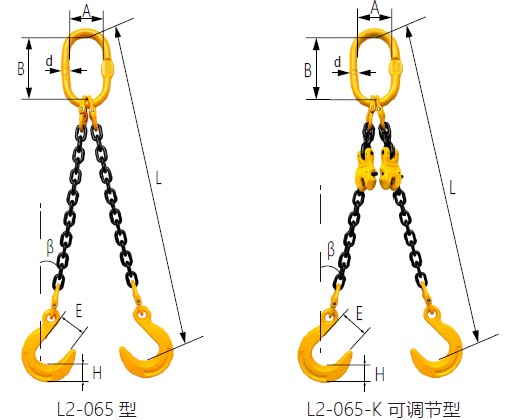

双腿链条索具-065 眼形吊钩式：

规格型号 载荷T 链径 最小长度 尺寸（mm） 强力环 吊钩 最小长度重量/kg 增加
标准型 长度调节型 β≤45° 45＜β≤60° mm   L（m） A B d E H T T 标准型 调节型 kg/m
L2-065-6 L2-065-6 1.6 1.12 6 0.36 60±4 110±5 14±0.5 63±2 31±1 1.6 2 2.93 3.51 1.6
L2-065-8 L2-065-8 2.8 2 8 0.45 75±4 135±5 18±0.5 63±2 31±1 3.15 2 3.84 4.86 2.8
L2-065-10 L2-065-10 4.25 3.15 10 0.5 90±4 160±5 22±1 76±2.5 38±1 5.3 3.15 7.26 9.29 4.4
L2-065-13 L2-065-13 7.5 5.3 13 0.6 100±4 180±5 25±1 88±2.5 44.5±1.5 8 5.3 12.39 16.62 7.6
L2-065-16 L2-065-16 11.2 8 16 0.75 110±5 200±5 32±1 102±2.5 52±1.5 11.2 8 21.43 30.75 11.4
L2-065-18 - 14 10 18 0.85 140±5 260±6 36±1 113.5±2.5 65±2 14 12.5 32.25  - 14.6
L2-065-20 L2-065-20 17 12.5 20 0.9 160±5 300±6 40±1 113.5±2.5 65±2 17 12.5 37.44 52.93 18
L2-065-22 L2-065-22 21.2 15 22 1.02 180±5 340±7 45±1 127.5±3 69±2 21.2 15 52.98 74.02 21.8
L2-065-26 - 30 21.2 26 1.12 190±5 350±7 50±2 140±3 75±2 31.5 21.2 75.98 -  30.4
L2-065-32 - 45 31.5 32 1.33 203±6 406±10 57±2 153.5±3 97.5±2 45 31.5 124.73  - 46



双腿链条索具-066 眼形吊钩式：

规格型号 载荷T 链径 最小长度 尺寸（mm） 强力环 吊钩 最小长度重量/kg 增加
标准型 长度调节型 β≤45° 45＜β≤60° mm   L（m） A B d  E H T T 标准型 调节型 kg/m
L2-066-6 L2-066-6K 1.4 1 8 0.4 60±4 110±5 14±0.5 75±2 18±1 1.6 1 2 3 2.8

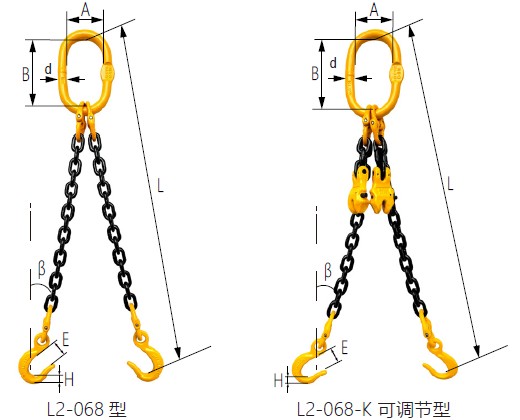

双腿链条索具-068 眼形吊钩式：

规格型号 载荷T 链径 最小长度 尺寸（mm） 强力环 吊钩 最小长度重量/kg 增加
标准型 长度调节型 β≤45° 45＜β≤60° mm   L（m） A B d  E H T T 标准型 调节型 kg/m
L2-068-6 L2-068-6K 1.6 1.12 6 0.31 60±4 110±5 14±0.5 29±2 13±2 1.6 1.5 1.19 1.73 1.6
L2-068-8 L2-068-8K 2.8 2 8 0.41 75±4 135±5 18±0.5 39.5±2 21.5±2 3.15 3 2.14 3.06 2.8
L2-068-10 L2-068-10K 4 3 10 0.46 90±4 160±5 22±1 39.5±2 21.5±2 5.3 3 3.26 5.1 4.4

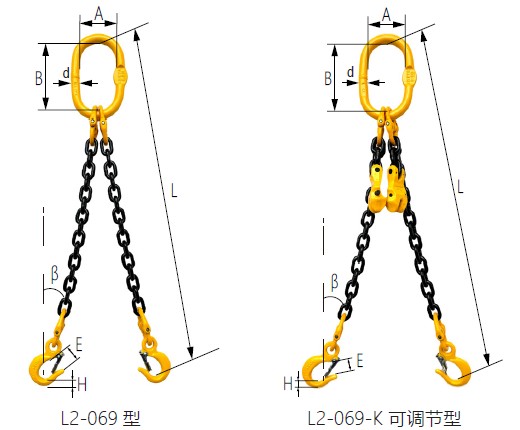

双腿链条索具-069 眼形吊钩式：

规格型号 载荷T 链径 最小长度 尺寸（mm） 强力环 吊钩 最小长度重量/kg 增加
标准型 长度调节型 β≤45° 45＜β≤60° mm   L（m） A B d  E H T T 标准型 调节型 kg/m
L2-069-6 L1-069-6K 1.6 1.12 6 0.31 60±4 110±5 14±0.5 19±2 13±2 1.6 1.5 1.19 1.73 1.6

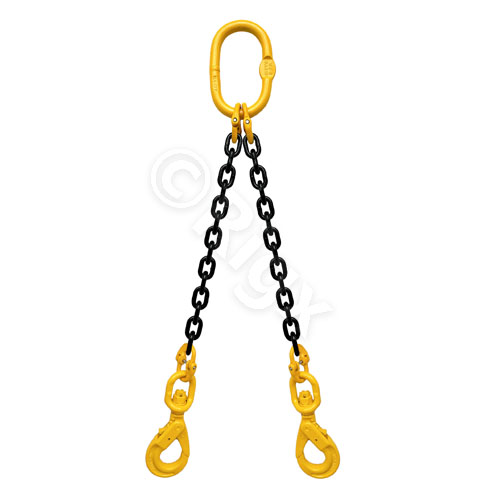

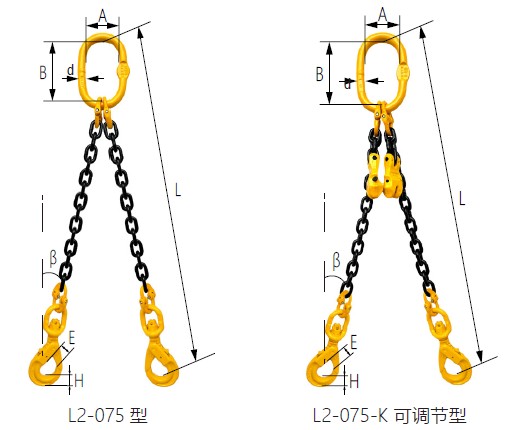

双腿链条索具- 旋转自锁式：

规格型号 载荷T 链径 最小长度 尺寸（mm） 强力环 吊钩 最小长度重量/kg 增加
标准型 长度调节型 β≤45° 45＜β≤60° mm   L（m） A B d E H T T 标准型 调节型 kg/m
L2-075-6 L2-075-6K 1.6 1.12 6 0.37 60±4 110±5 14±0.5 28±1 20±1 1.6 1.12 2.17 2.75 1.6
L2-075-8 L2-075-8K 2.8 2 8 0.48 75±4 135±5 18±0.5 35±1 26±1 3.15 2 3.86 4.88 2.8
 L2-075-10 L2-075-10K 4.25 3.15 10 0.56 90±4 160±5 22±1 45±2 30±1.5 5.3 3.15 7.18 9.21 4.4
L2-075-13 L2-075-13K 7.5 5.3 13 0.68 100±4 180±5 25±1 52.5±2 40±1.5 8 5.3 13.95 18.18 7.6
L2-075-16 L2-075-16K 11.2 8 16 0.82 110±5 200±5 32±1 63±2 50.5±2 11.2 8 24.97 34.29 11.4
 L2-075-18 - 14 10 18 0.92 140±5 260±6 36±1 82±3 55±2 14 12.5 37.95  - 14.6
 L2-075-20 L2-075-20K 17 12.5 20 0.99 160±5 300±6 40±1 82±4 55±2 17 12.5 43.14 58.63 18
 L2-075-22 L2-075-22K 21.2 15 22 1.18 180±5 340±7 45±1 80±5 67±2 21.2 15 61.12 82.16 21.8
L2-075-26 - 30 21.2 26 1.32 190±5 350±7 50±2 109±5 75±3 31.5 21.2 85.38  - 30.4
L2-075-32 - 45 31.5 32 1.63 203±6 406±10 57±2 131±6 97±3 45 31.5 229.53  - 46
