四腿链条索具

产品特点：

  • 四腿链条索具符合欧洲EN818-4标准
  • 具有耐磨、耐高温、耐腐蚀、延展性低、受力后不会延伸等优点
  • 主要用于制造业、交通运输业、采矿业等领域
  • 可根据客户要求定制链条长度
  • 可根据客户要求配置不同类型的索具配件
  • 配有不锈钢标识牌及唯一产品编码，保证产品质量的可追溯性
  • 提供合格证及质保证书
  • G80级链条索具及G100级链条索具两种强度等级
  • 链条索具可选配吊装带保护套，可有效防止损伤被吊物表面
产品详细参数

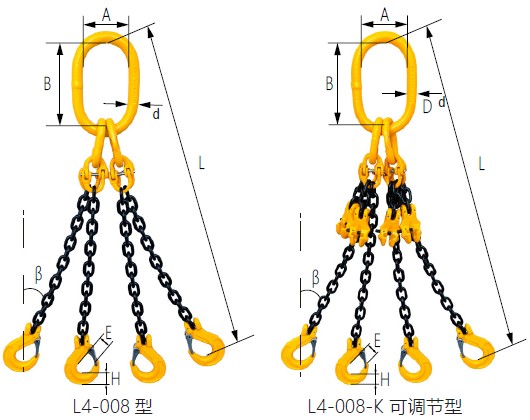

四腿链条索具- 羊角钩式：

规格型号 载荷T 链径 最小长度 尺寸（mm） 子母环 吊钩 最小长度重量/kg 增加
标准型 长度调节型 β≤45° 45＜β≤60° mm   L（m） A B d E H T T 标准型 调节型 kg/m
L4-008-6 L4-008-6K 2.36 1.7 6 0.34 75±4 135±5 18±0.5 23.5±2 19.8±1 2.36 1.12 2.99 4.16 3.2
L4-008-8 L4-008-8K 4.25 3 8 0.42 90±4 160±5 22±1 23.5±2 25±1 4.25 2 5.36 7.2 5.6
L4-008-10 L4-008-10K 6.7 4.75 10 0.5 100±5 180±5 25±1 30±2 31±1 6.7 3.15 9.4 12.89 8.8
L4-008-13 L4-008-13K 11.2 8 13 0.61 110±5 200±5 32±1 37.5±3 42.5±2 11.2 5.3 17.92 25.45 15.2
L4-008-16 L4-008-16K 17 11.8 16 0.75 140±5 260±6 36±1 46.5±3 54±2 17 8 32.32 48.89 22.8
L4-008-18 - 21.2 15 18 0.92 180±5 340±7 45±1 55±3 58±2 21.2 12.5 52.95 -  29.2
L4-008-20 L4-008-20K 26.5 19 20 0.95 190±5 350±7 50±2 55±3 58±2 26.5 12.5 60.21 88.95 36
L4-008-22 L4-008-22K 31.5 22.4 22 1.02 190±5 350±7 50±2 66±4 62±2 31.5 15 82.32 120.28 43.6
L4-008-26 - 45 31.5 26 1.14 203±6 406±10 57±2 85±4 75±3 45 21.2 129.12 -  60.8
L4-008-32 - 67 47.5 32 1.37 250±6 460±10 72±2 103±5 88±3 67 31.5 237.06 -  92

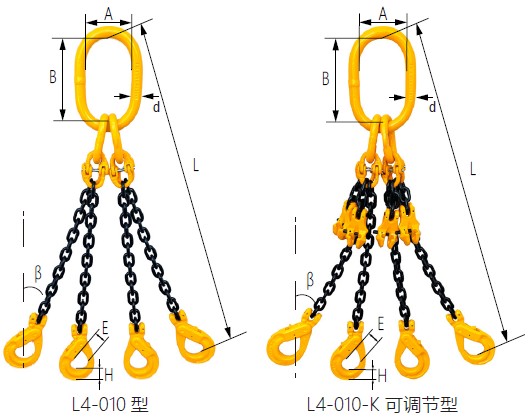

四腿链条索具- 羊角自锁钩式：

规格型号 载荷T 链径 最小长度 尺寸（mm） 子母环 吊钩 最小长度重量/kg 增加
标准型 长度调节型 β≤45° 45＜β≤60° mm   L（m） A B d E H T T 标准型 调节型 kg/m
L4-010-6 L4-010-6K 2.36 1.7 6 0.36 75±4 135±5 18±0.5 28±1 20±1 2.36 1.12 3.51 4.6 3.2
L4-010-8 L4-010-8K 4.25 3 8 0.46 90±4 160±5 22±1 35±1 26±1 4.25 2 6.44 8.28 5.6
L4-010-10 L4-010-10K 6.7 4.75 10 0.54 100±5 180±5 25±1 45±2 30±1.5 6.7 3.15 10.81 14.49 8.8
L4-010-13 L4-010-13K 11.2 8 13 0.66 110±5 200±5 32±1 52.5±2 40±1.5 11.2 5.3 21.88 29.45 15.2
L4-010-16 L4-010-16K 17 11.8 16 0.83 140±5 260±6 36±1 63±2 50.5±2 17 8 41.71 58.73 22.8
L4-010-18 - 21.2 15 18 0.98 180±5 340±7 45±1 82±3 55±2 21.2 12.5 58.67 - 29.2
L4-010-20 L4-010-20K 26.5 19 20 1.01 190±5 350±7 50±2 82±3 55±2 26.5 12.5 66.77 94.67 36
L4-010-22 L4-010-22K 31.5 22.4 22 1.08 190±5 350±7 50±2 76±3 67±2 31.5 15 96.76 134.8 43.6
L4-010-26 - 45 31.5 26 1.22 203±6 406±10 57±2 96±4 75±3 45 21.2 156.45 - 60.8
L4-010-32 - 67 47.5 32 1.47 250±6 460±10 72±2 131±4 97±3 67 31.5 326.36 -  92



双腿链条索具- 链条调节吊钩式：

规格型号 额载T 链径 最小长度 尺寸（mm） 子母环 最小长度重量 增加
β≤45° 45＜β≤60° mm   L（m） A B d E H T kg kg/m
L4-012-6 2.36 1.7 6 0.5 75±4 135±5 18±0.5 20±1.5 19 2.36 3.57 3.2
L4-012-8 4.25 3 8 0.5 90±4 160±5 22±1 27±1.5 25 4.25 6.78 5.6
L4-012-10 6.7 4.75 10 0.5 100±5 180±5 25±1 33±2 30 6.7 12.4 8.8
L4-012-13 11.2 8 13 1 110±5 200±5 32±1 40±2 38 11.2 24.24 15.2
L4-012-16 17 12 16 1 140±5 260±6 36±1 44±2 40 17 40.44 22.8

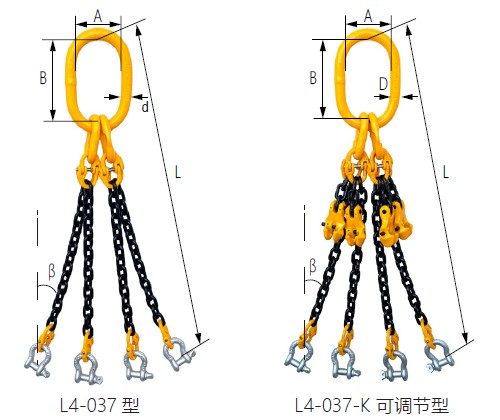

四腿链条索具- 卸扣式：

规格型号 载荷T 链径 长度范围 尺寸（mm） 子母环 卸扣 最小长度重量/kg 增加
标准型 长度调节型 β≤45° 45＜β≤60° mm   L（m） A B d W D T T 标准型 调节型 kg/m
L4-037-6 L4-037-6K 2.36 1.7 6 0.35 75 135 18 19.1 12.7 2.36 1.5 2.67 4.04 3.2
L4-037-8 L4-037-8K 4.25 3 8 0.45 90 160 22 20.5 16 4.25 2 5.2 7.16 5.6
L4-037-10 L4-037-10K 6.7 4.75 10 0.53 100 180 26 26.9 19.1 6.7 3.25 9.24 13.29 8.8
L4-037-13 L4-037-13K 11.2 8 13 0.66 110 200 32 36.6 25.4 11.2 6.5 20 28.13 15.2
L4-037-16 L4-037-16K 17 11.8 16 0.81 140 260 36 42.9 28.7 17 8.5 32.08 49.81 22.8
L4-037-18 - 21.2 15 18 0.97 180 340 45 51.6 32.1 21.2 12 52.83 -  29.2
L4-037-20 L4-037-20K 26.5 19 20 1.03 190 350 50 57.2 38.1 26.5 13.5 69.37 102.27 36
L4-037-22 L4-037-22K 31.5 22.4 22 1.09 190 350 50 60.5 41.4 31.5 17 89.12 133.6 43.6
L4-037-26 - 45 31.5 26 1.23 200 400 56 73.2 50.8 45 25 138.24 - 60.8
L4-037-32 - 67 47.5 32 1.46 250 460 72 82.6 57.2 67 35 245.66 -  92

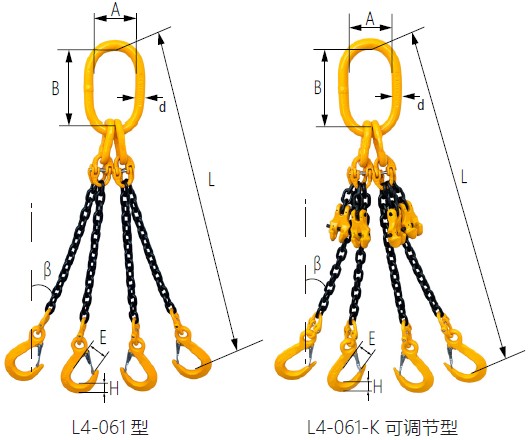

四腿链条索具-061 眼形吊钩式：

规格型号 额载T 链径 最小长度 尺寸（mm） 强力环 吊钩 最小长度重量/kg 增加
标准型 长度调节型 β≤45° 45＜β≤60° mm   L（m） A B d H E T T 标准型 调节型 kg/m
L4-061-8 L4-061-8K 4.2 3 8 0.53 90±4 160±5 22±1 20±1 41±1.5 4.25 2.2 7.4 9.24 5.6
L4-061-10 L4-061-10K 6.5 4.64 10 0.59 100±5 180±5 25±1 24±1 41±1.5 6.7 3.1 12.29 15.97 8.8

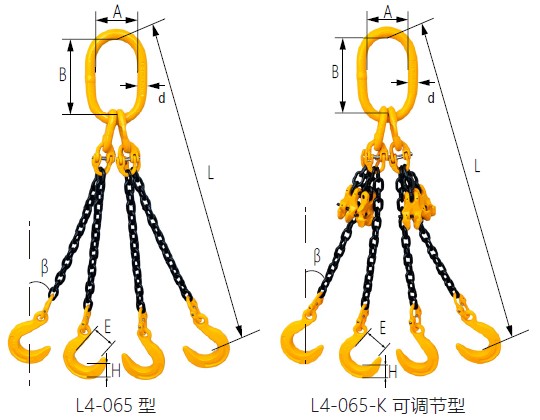

四腿链条索具-065 眼形吊钩式：

规格型号 载荷T 链径 最小长度 尺寸（mm） 子母环 吊钩 最小长度重量/kg 增加
标准型 长度调节型 β≤45° 45＜β≤60° mm   L（m） A B d E H T T 标准型 调节型 kg/m
L4-065-6 L4-065-6K 2.36 1.7 6 0.45 75±4 135±5 18±0.5 63±2 31±1 2.36 2 6.43 7.52 3.2
L4-065-8 L4-065-8K 4.25 3 8 0.52 90±4 160±5 22±1 63±2 31±1 4.25 2 8.24 10.08 5.6
L4-065-10 L4-065-10K 6.7 4.75 10 0.61 100±5 180±5 25±1 76±2.5 38±1 6.7 3.15 14.73 18.41 8.8
L4-065-13 L4-065-13K 11.2 8 13 0.75 110±5 200±5 32±1 88±2.5 44.5±1.5 11.2 5.3 26.28 33.85 15.2
L4-065-16 L4-065-16K 17 11.8 16 0.92 140±5 260±6 36±1 102±2.5 52±1.5 17 8 44.63 61.65 22.8
L4-065-18 - 21.2 15 18 1.1 180±5 340±7 45±1 113.5±2.5 65±2 21.2 12.5 70.71 - 29.2
L4-065-20 L4-065-20K 26.5 19 20 1.15 190±5 350±7 50±2 113.5±2.5 65±2 26.5 12.5 80.65 108.55 36
L4-065-22 L4-065-22K 31.5 22.4 22 1.2 190±5 350±7 50±2 127.5±3 69±2 31.5 15 105.56 143.6 43.6
L4-065-26 - 45 31.5 26 1.35 203±6 406±10 57±2 140±3 75±2 45 21.2 155.17 -  60.8
L4-065-32 - 67 47.5 32 1.6 250±6 460±10 72±2 153.5±3 97.5±2 67 31.5 269.36 -  92

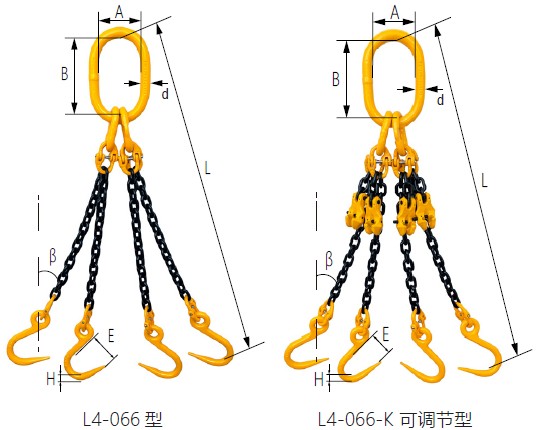

四腿链条索具-066 眼形吊钩式：

规格型号 载荷T 链径 最小长度 尺寸（mm） 子母环 吊钩 最小长度重量/kg 增加
标准型 长度调节型 β≤45° 45＜β≤60° mm   L（m） A B d  E H T T 标准型 调节型 kg/m
L4-066-6 L4-066-6K 2.1 1.5 8 0.48 75±4 135±5 18±0.5 75±2 18±1 2.36 1 4.46 5.32 5.6

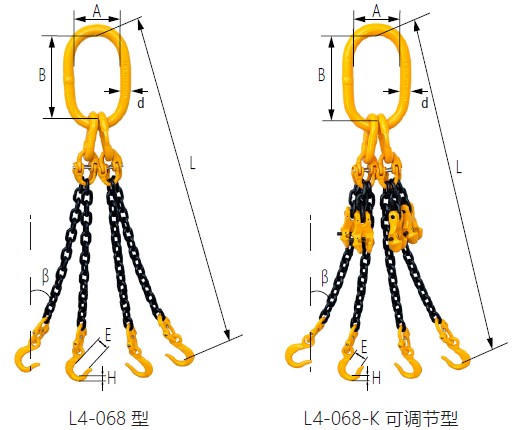

四腿链条索具-068 眼形吊钩式：

规格型号 载荷T 链径 最小长度 尺寸（mm） 子母环 吊钩 最小长度重量/kg 增加
标准型 长度调节型 β≤45° 45＜β≤60° mm   L（m） A B d  E H T T 标准型 调节型 kg/m
L4-068-6 L4-068-6K 2.36 1.7 6 0.41 75±4 135±5 18±0.5 29±2 13±2 2.36 1.5 2.87 4.04 3.2
L4-068-8 L4-068-8K 4.25 3 8 0.53 90±4 160±5 22±1 39.5±2 21.5±2 4.25 3 5.4 7.24 5.6
L4-068-10 L4-068-10K 6.3 4.5 10 0.59 100±5 180±5 25±1 39.5±2 21.5±2 6.7 3 8.28 11.77 8.8

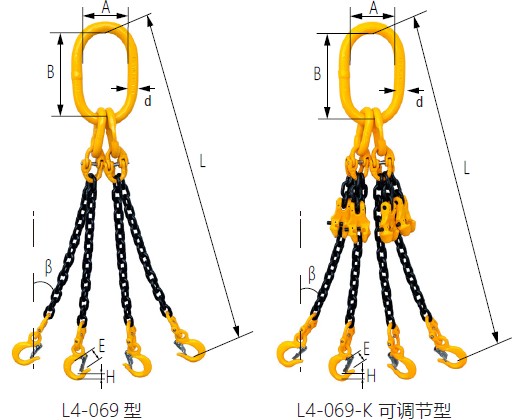

四腿链条索具-069 眼形吊钩式：

规格型号 载荷T 链径 最小长度 尺寸（mm） 子母环 吊钩 最小长度重量/kg 增加
标准型 长度调节型 β≤45° 45＜β≤60° mm   L（m） A B d  E H T T 标准型 调节型 kg/m
L4-069-6 L4-069-6K 2.36 1.7 6 0.41 75±4 135±5 18±0.5 19±2 13±2 2.36 1.5 2.87 4.04 3.2

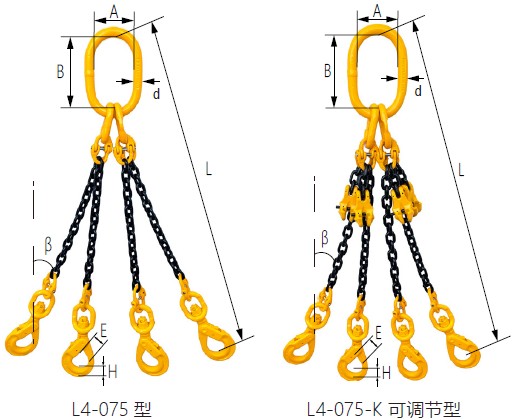

四腿链条索具- 旋转自锁式：

规格型号 载荷T 链径 最小长度 尺寸（mm） 子母环 吊钩 最小长度重量/kg 增加
标准型 长度调节型 β≤45° 45＜β≤60° mm   L（m） A B d E H T T 标准型 调节型 kg/m
L4-075-6 L4-075-6K 2.36 1.7 6 0.45 75±4 135±5 18±0.5 28±1 20±1 2.36 1.12 4.91 6 3.2
L4-075-8 L4-075-8K 4.25 3 8 0.57 90±4 160±5 22±1 35±1 26±1 4.25 2 8.28 10.12 5.6
L4-075-10 L4-075-10K 6.7 4.75 10 0.66 100±5 180±5 25±1 45±2 30±1.5 6.7 3.15 14.57 18.25 8.8
L4-075-13 L4-075-13K 11.2 8 13 0.81 110±5 200±5 32±1 52.5±2 40±1.5 11.2 5.3 29.4 36.97 15.2
L4-075-16 L4-075-16K 17 11.8 16 1.02 140±5 260±6 36±1 63±2 50.5±2 17 8 51.71 68.73 22.8
L4-075-18 - 21.2 15 18 1.18 180±5 340±7 45±1 82±3 55±2 21.2 12.5 82.11 - 29.2
L4-075-20 L4-075-20K 26.5 19 20 1.22 190±5 350±7 50±2 82±4 55±2 26.5 12.5 92.05 119.95 36
L4-075-22 L4-075-22K 31.5 22.4 22 1.37 190±5 350±7 50±2 80±5 67±2 31.5 15 121.84 159.88 43.6
L4-075-26 - 45 31.5 26 1.55 203±6 406±10 57±2 109±5 75±3 45 21.2 173.97 - 60.8
L4-075-32 - 67 47.5 32 1.89 250±6 460±10 72±2 131±6 97±3 67 31.5 478.96 -  92
