首页产品中心钢丝绳索具

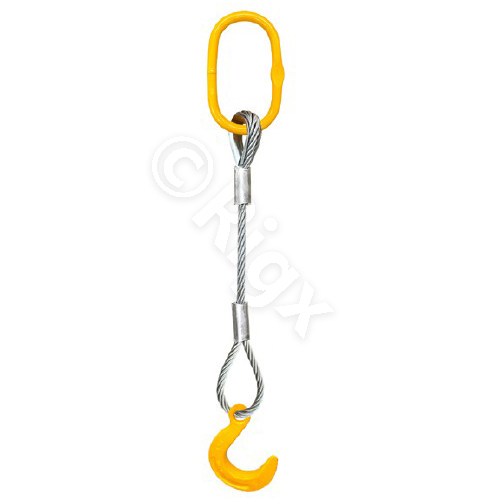

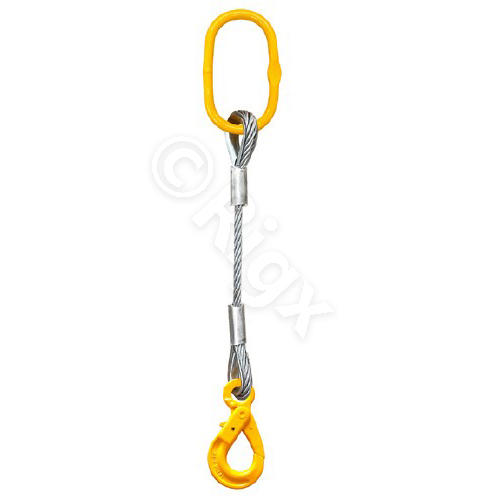

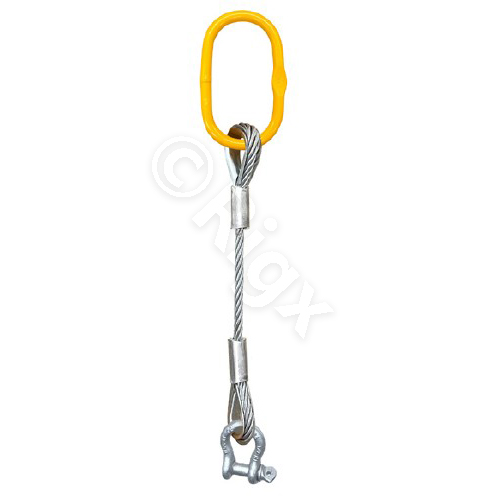

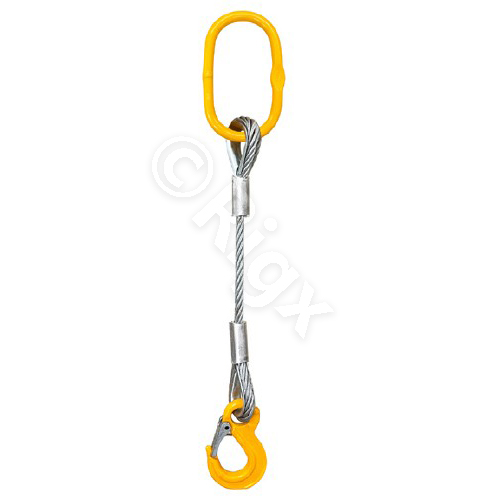

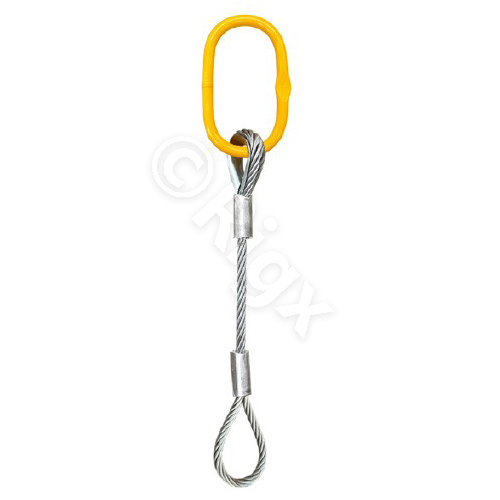

单腿钢丝绳索具

产品特点：

符合GB/T16762-2020 标准
挂有专用索具铭牌，载有批次编号额载等信息, 以保证产品质量的可追溯性
配置索具套环、可延长钢丝绳索具的使用寿命
安全系数5:1
适用温度-40℃ -150℃
钢丝绳结构不同，其额载不同，可根据客户要求的钢丝绳结构计算额载
表中的额载计算依据为GB/T20118 标准中的6x37M-1770 级纤维芯钢丝绳
末端可配置各种索具配件，适用更多场景
钢丝绳长度L 根据客户要求

详细参数
资料下载
在线询价

产品详细参数

绳径 mm	额载 T	尺寸（mm）

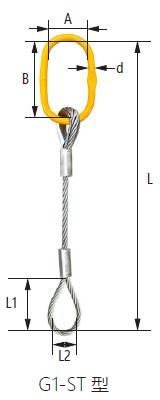

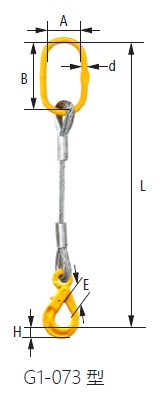

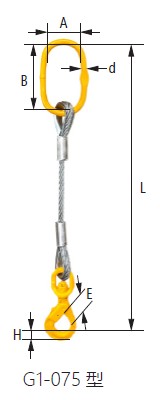

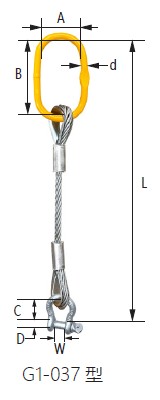

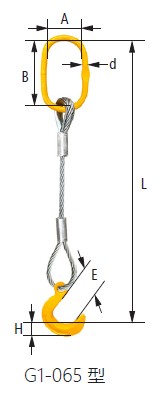

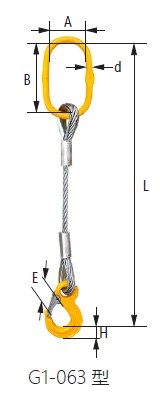

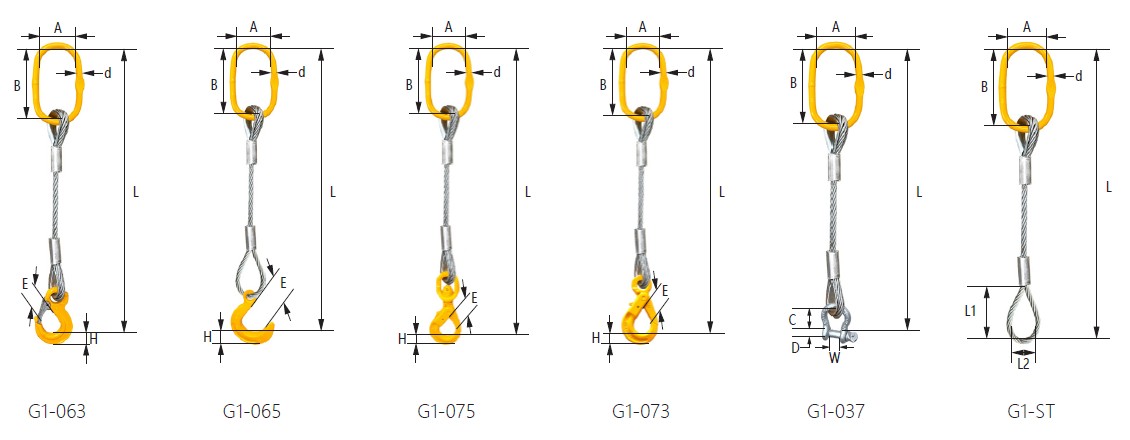

		G1-063		G1-065		G1-075		G1-073		G1-037			G1-ST		主吊环尺寸
		E	H	E	H	E	H	E	H	W	C	D	L1	L2	AxBxd
6	0.35	24	19	63.5	31	29	20	28	19.5	11.9	28.7	7.9	120	60	100×190×16
8	0.61	24	19	63.5	31	29	20	28	19.5	13.5	28.7	9.7	160	80	100×190×16
9	0.78	24	19	63.5	31	29	20	28	19.5	16.8	36.6	11.2	180	90	100×190×16
10	0.96	24	19	63.5	31	29	20	28	19.5	16.8	36.6	11.2	200	100	100×190×16
11	1.16	30	23	63.5	31	34	26	35	24	19.1	42.9	12.7	220	110	100×190×16
12	1.38	30	23	63.5	31	34	26	35	24	19.1	42.9	12.7	240	120	100×190×16
13	1.62	30	23	63.5	31	34	26	35	24	20.6	47.8	16	260	130	100×190×16
14	1.87	30	23	63.5	31	34	26	35	24	20.6	47.8	16	280	140	100×190×16
16	2.46	34	33	76	38	44	30	45	30	26.9	60.5	19.1	320	160	100×190×16
18	3.1	34	33	76	38	44	30	45	30	26.9	60.5	19.1	360	180	110×210×22
20	3.84	39	42	89	44.5	52	40	52.5	40	31.8	71.4	22.4	400	200	110×210×22
22	4.65	39	42	89	44.5	52	40	52.5	40	31.8	71.4	22.4	440	220	110×210×22
24	5.53	46	46	102	52	60	50.5	63	50.5	36.6	84.1	25.4	480	240	110×210×22
26	6.48	46	46	102	52	60	50.5	63	50.5	42.9	95.3	28.7	520	260	140×270×25
28	7.51	46	46	102	52	60	50.5	63	50.5	42.9	95.3	28.7	560	280	140×270×25
30	8.63	48	60	114.5	65	83	55	85	55	45	108	31.8	600	300	140×270×28
32	9.83	48	60	114.5	65	83	55	85	55	51.6	119.1	35.1	640	320	140×270×28
36	12.43	71	76	127.5	69	88	67	86	67	57.2	133.4	38.1	720	360	140×270×32
40	15.34	81	80	140	77	95.5	75	96	75	60.5	146.1	41.4	800	400	220×420×38
44	18.55	81	80	140	77	95.5	75	96	75	73.2	177.8	50.8	880	440	250×470×45
48	22.04	102	88	153.5	97.5	150	97	133	97	73.2	177.8	50.8	960	480	250×470×45
