首页产品中心钢丝绳索具

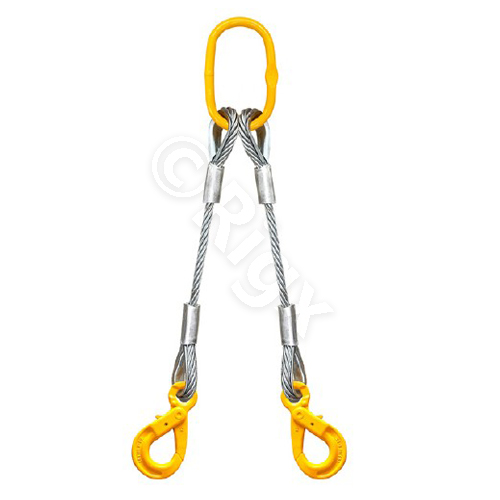

双腿钢丝绳索具

产品特点：

符合GB/T16762-2020 标准
挂有专用索具铭牌，载有批次编号额载等信息, 以保证产品质量的可追溯性
配置索具套环、可延长钢丝绳索具的使用寿命
安全系数5:1
适用温度-40℃ -150℃
钢丝绳结构不同，其额载不同，可根据客户要求的钢丝绳结构计算额载
表中的额载计算依据为GB/T20118 标准中的6x37M-1770 级纤维芯钢丝绳
末端可配置各种索具配件，适用更多场景
钢丝绳长度L 根据客户要求

详细参数
资料下载
在线询价

产品详细参数

绳径 mm	额载 T		尺寸（mm）

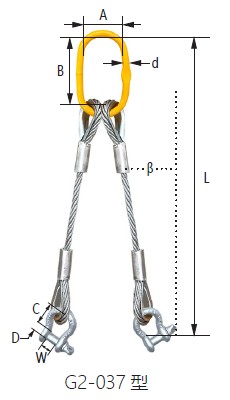

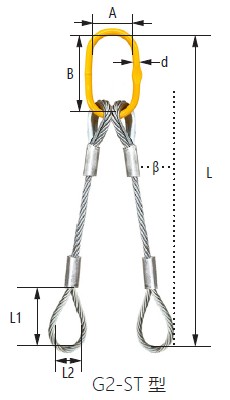

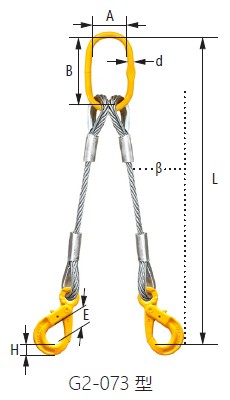

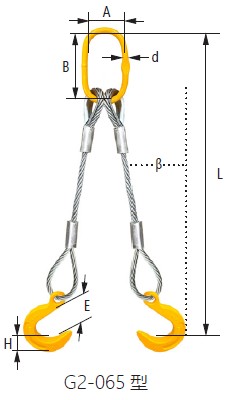

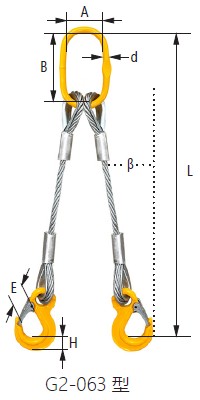

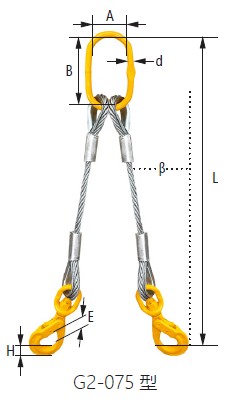

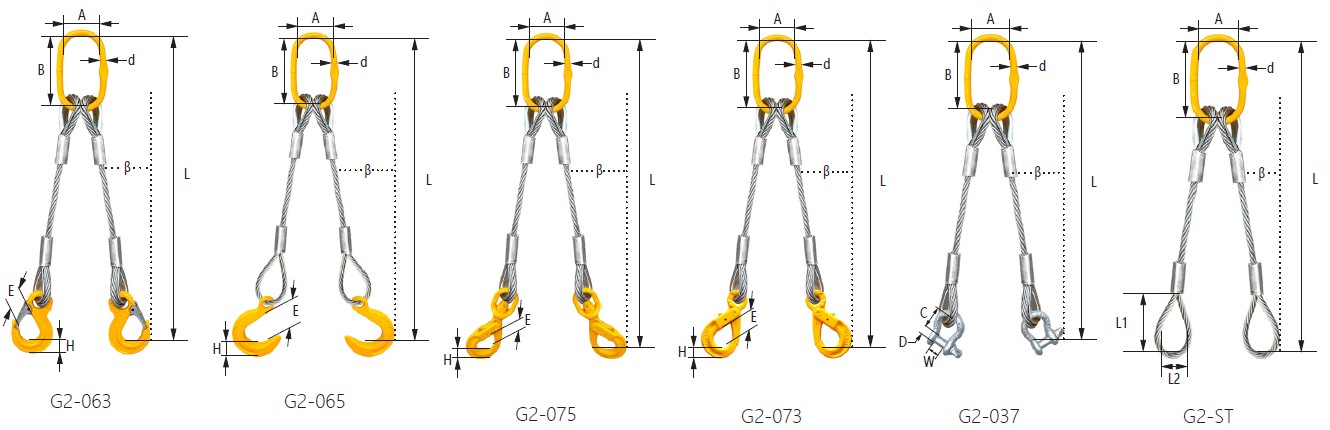

	额载 T		G2-063		G2-065		G2-075		G2-073		G2-037			G2-ST		主吊环尺寸
	β＜45°	45°＜β＜60°	E	H	E	H	E	H	E	H	W	C	D	L1	L2	AxBxd
6	0.48	0.35	24	19	63.5	31	29	20	28	19.5	11.9	28.7	7.9	120	60	100×190×16
8	0.86	0.61	24	19	63.5	31	29	20	28	19.5	13.5	28.7	9.7	160	80	100×190×16
9	1.09	0.78	24	19	63.5	31	29	20	28	19.5	16.8	36.6	11.2	180	90	100×190×16
10	1.34	0.96	24	19	63.5	31	29	20	28	19.5	16.8	36.6	11.2	200	100	100×190×16
11	1.63	1.16	30	23	63.5	31	34	26	35	24	19.1	42.9	12.7	220	110	100×190×16
12	1.93	1.38	30	23	63.5	31	34	26	35	24	19.1	42.9	12.7	240	120	100×190×16
13	2.27	1.62	30	23	63.5	31	34	26	35	24	20.6	47.8	16	260	130	100×190×16
14	2.62	1.87	30	23	63.5	31	34	26	35	24	20.6	47.8	16	280	140	100×190×16
16	3.45	2.46	34	33	76	38	44	30	45	30	26.9	60.5	19.1	320	160	110×210×22
18	4.35	3.1	34	33	76	38	44	30	45	30	26.9	60.5	19.1	360	180	110×210×22
20	5.37	3.84	39	42	89	44.5	52	40	52.5	40	31.8	71.4	22.4	400	200	110×210×22
22	6.51	4.65	39	42	89	44.5	52	40	52.5	40	31.8	71.4	22.4	440	220	140×270×25
24	7.74	5.53	46	46	102	52	60	50.5	63	50.5	36.6	84.1	25.4	480	240	140×270×25
26	9.08	6.48	46	46	102	52	60	50.5	63	50.5	42.9	95.3	28.7	520	260	140×270×28
28	10.52	7.51	46	46	102	52	60	50.5	63	50.5	42.9	95.3	28.7	560	280	140×270×28
30	12.09	8.63	48	60	114.5	65	83	55	85	55	45	108	31.8	600	300	140×270×32
32	13.76	9.83	48	60	114.5	65	83	55	85	55	51.6	119.1	35.1	640	320	140×270×32
36	17.41	12.43	71	76	127.5	69	88	67	86	67	57.2	133.4	38.1	720	360	250×470×45
40	21.47	15.34	81	80	140	77	95.5	75	96	75	60.5	146.1	41.4	800	400	250×470×45
