首页产品中心钢丝绳索具

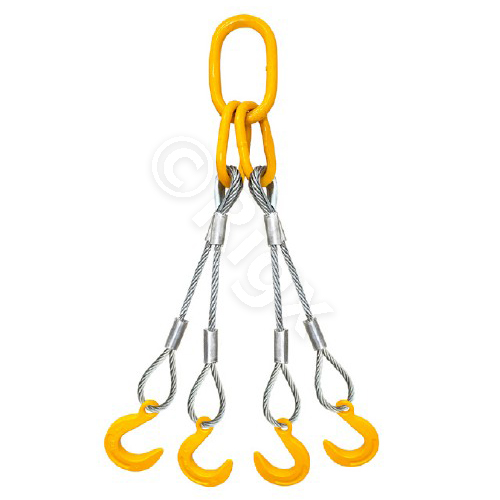

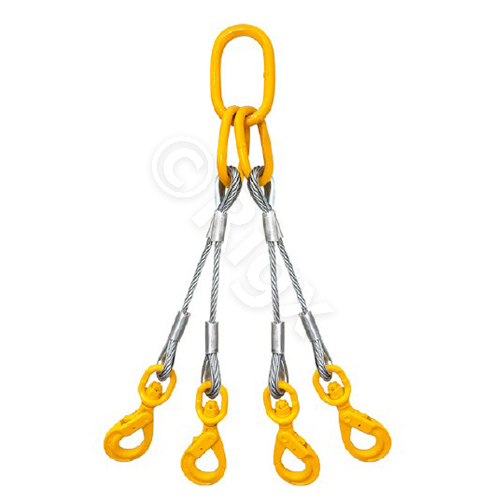

四腿钢丝绳索具

产品特点：

符合GB/T16762-2020 标准
挂有专用索具铭牌，载有批次编号额载等信息, 以保证产品质量的可追溯性
配置索具套环、可延长钢丝绳索具的使用寿命
安全系数5:1
适用温度-40℃ -150℃
钢丝绳结构不同，其额载不同，可根据客户要求的钢丝绳结构计算额载
表中的额载计算依据为GB/T20118 标准中的6x37M-1770 级纤维芯钢丝绳
末端可配置各种索具配件，适用更多场景
钢丝绳长度L 根据客户要求

详细参数
资料下载
在线询价

产品详细参数

绳径 mm	额载 T		尺寸（mm）

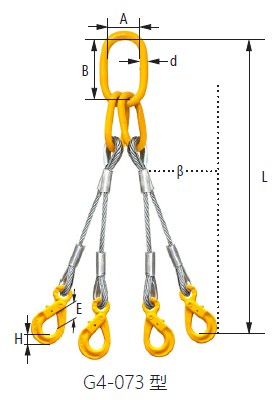

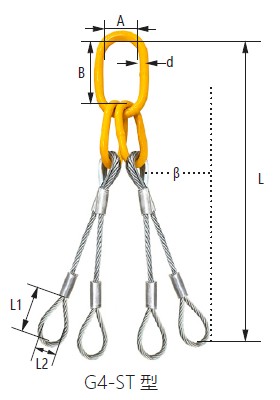

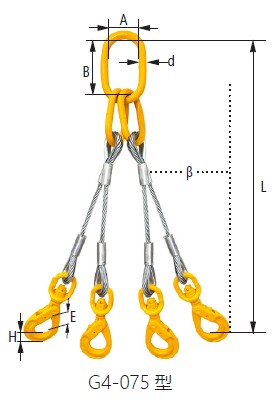

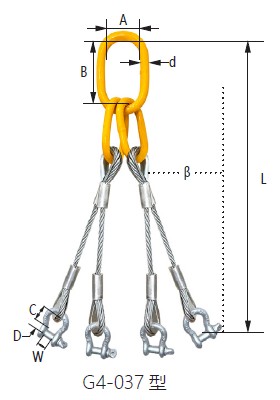

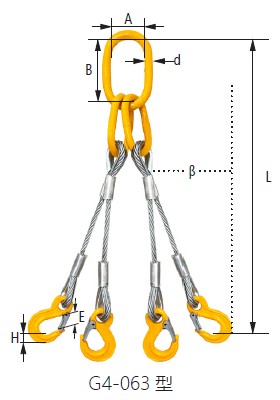

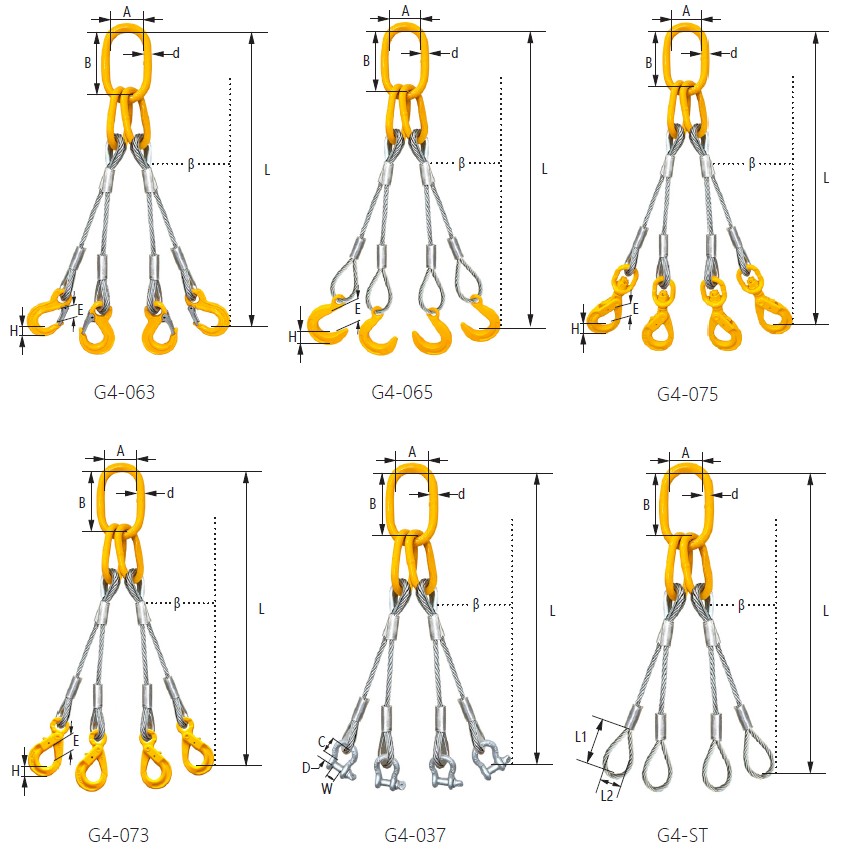

	额载 T		G4-063		G4-065		G4-075		G4-073		G4-037			G4-ST		主吊环尺寸
	β＜45°	45°＜β＜60°	E	H	E	H	E	H	E	H	W	C	D	L1	L2	AxBxd
6	0.73	0.52	24	19	63.5	31	29	20	28	19.5	11.9	28.7	7.9	120	60	7012016
8	1.29	0.92	24	19	63.5	31	29	20	28	19.5	13.5	28.7	9.7	160	80	7012016
9	1.63	1.17	24	19	63.5	31	29	20	28	19.5	16.8	36.6	11.2	180	90	7012016
10	2.01	1.44	24	19	63.5	31	29	20	28	19.5	16.8	36.6	11.2	200	100	7012016
11	2.44	1.74	30	23	63.5	31	34	26	35	24	19.1	42.9	12.7	220	110	7012016
12	2.9	2.07	30	23	63.5	31	34	26	35	24	19.1	42.9	12.7	240	120	7012016
13	3.4	2.43	30	23	63.5	31	34	26	35	24	20.6	47.8	16	260	130	7012016
14	3.93	2.81	30	23	63.5	31	34	26	35	24	20.6	47.8	16	280	140	9017022
16	5.17	3.69	34	33	76	38	44	30	45	30	26.9	60.5	19.1	320	160	9017022
18	6.52	4.66	34	33	76	38	44	30	45	30	26.9	60.5	19.1	360	180	9017022
20	8.06	5.76	39	42	89	44.5	52	40	52.5	40	31.8	71.4	22.4	400	200	11021028
22	9.76	6.97	39	42	89	44.5	52	40	52.5	40	31.8	71.4	22.4	440	220	11021028
24	11.61	8.29	46	46	102	52	60	50.5	63	50.5	36.6	84.1	25.4	480	240	11021028
26	13.62	9.73	46	46	102	52	60	50.5	63	50.5	42.9	95.3	28.7	520	260	14027032
28	15.78	11.27	46	46	102	52	60	50.5	63	50.5	42.9	95.3	28.7	560	280	14027038
30	18.13	12.95	48	60	114.5	65	83	55	85	55	45	108	31.8	600	300	14027038
32	20.64	14.74	48	60	114.5	65	83	55	85	55	51.6	119.1	35.1	640	320	14027038
36	26.11	18.65	71	76	114.5	65	88	67	86	67	57.2	133.4	38.1	720	360	17032045
40	32.21	23.01	81	80	127.5	69	95.5	75	96	75	60.5	146.1	41.4	800	400	17032045
44	38.96	27.83	81	80	140	77	95.5	75	96	75	73.2	177.8	50.8	880	440	20038050
